Монтаж промышленной вентиляции: инженерные решения, нормативы и технологии

Компания «МОК ПРИЗМА» выполняет полный комплекс работ по созданию систем вентиляции на производственных объектах Москвы и области. Мы предлагаем решения, основанные на детальном анализе технологических процессов, требований СП 60.13330 «Отопление, вентиляция и кондиционирование воздуха», СанПиН 2.2.4.548-96 «Гигиенические требования к микроклимату производственных помещений», а также правил пожарной безопасности (ФЗ №123, СП 7.13130). Наш подход включает не только монтаж инженерных сетей, но и их профессиональное проектирование, аэродинамический расчет и пусконаладку.

Нормативная база: на чем основаны проектные решения

Проектирование и монтаж промышленной вентиляции регламентируются следующими основными документами:

Любой проект, разрабатываемый нами, проходит проверку на соответствие этим документам, что гарантирует безопасность и легитимность вводимой в эксплуатацию системы.

Классификация промышленных систем вентиляции

Выбор типа системы зависит от характера производства, вредностей, площади помещений и требуемого воздухообмена. Мы разделяем системы по нескольким ключевым признакам:

Аэродинамический расчет: основа эффективности

Ни одна качественная система не может быть спроектирована без аэродинамического расчета. Наши инженеры выполняют:

• Расчет воздухообмена — определяет, сколько воздуха необходимо подать и удалить из каждого помещения. Методы расчета: по кратности (согласно СП 60.13330), по выделениям вредных веществ (газы, пары, пыль), по избыткам явного тепла (для горячих цехов), по влаговыделениям.
• Аэродинамический расчет сети — позволяет подобрать сечения воздуховодов, обеспечивающие оптимальные скорости потока (6–12 м/с для магистралей, 2–5 м/с для ответвлений и воздухораспределителей), рассчитать потери давления на трение и местные сопротивления.
• Подбор оборудования — на основе расчетных расходов и потерь давления подбираются вентиляторы (радиальные или осевые), калориферы (мощность нагрева), фильтры (класс очистки), шумоглушители.

Важно: неправильно выполненный аэродинамический расчет приводит к дисбалансу системы: одни зоны могут вентилироваться избыточно, другие — недостаточно, а вентиляторы работают в нерасчетном режиме, что снижает их ресурс.

Воздуховоды: материалы, сечения, монтаж

Воздуховоды — это «артерии» вентиляционной системы. Их выбор и монтаж напрямую влияют на долговечность, энергоэффективность и пожарную безопасность.

Материалы воздуховодов

Сечения и типы

• Круглые воздуховоды: оптимальны с точки зрения аэродинамики (меньше сопротивление), удобны в монтаже, требуют меньше металла. Используются для магистралей и ответвлений.
• Прямоугольные воздуховоды: применяются при ограниченной высоте помещений, когда необходимо вписать воздуховод в подпотолочное пространство. Требуют дополнительного усиления стенок при больших сечениях.

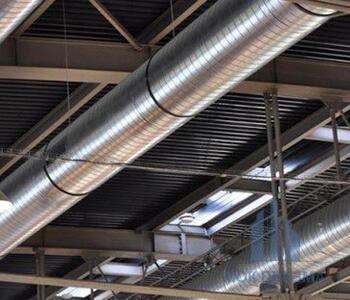

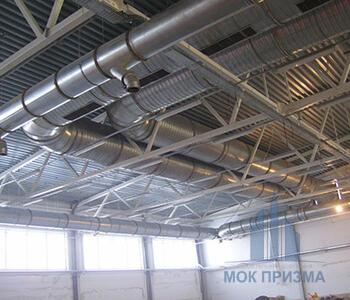

Монтаж воздуховодов

• Крепление: на траверсах, шпильках с регулируемыми хомутами. Шаг крепления для круглых воздуховодов: не более 3–4 метров для диаметров до 500 мм.
• Фланцевые соединения: для быстрого демонтажа и ревизии.
• Бесфланцевые соединения (бандажные, шинные): для повышения герметичности и ускорения монтажа.
• Герметизация: все стыки и швы уплотняются специальными лентами, мастиками или герметиками (в зависимости от требований к утечке воздуха).

Оборудование: выбор и особенности

Вентиляторы

• Радиальные (центробежные): создают высокое давление, работают в широком диапазоне производительности. Применяются в приточных установках, системах с разветвленной сетью, аспирации.
• Осевые: компактны, обеспечивают высокий расход при низком давлении. Используются для вытяжки без сложной сети, кровельные установки.

Для взрывоопасных зон применяются вентиляторы во взрывозащищенном исполнении (Exd, Exe), с искробезопасными рабочими колесами (из алюминия или с неметаллическими покрытиями).

Приточные установки

• Моноблочные: все компоненты (вентилятор, фильтры, калорифер, рекуператор) размещены в одном шумоизолированном корпусе. Компактны, удобны в монтаже.
• Секционные: набираются из отдельных секций (фильтрация, нагрев, охлаждение, увлажнение). Позволяют гибко конфигурировать систему под сложные требования.

Фильтры

Классы фильтрации по EN 779 (стандарт для общеобменной вентиляции):

• G3–G4 (грубой очистки): задерживают крупную пыль (>10 мкм), используются на притоке для защиты оборудования.
• F5–F9 (тонкой очистки): задерживают мелкодисперсную пыль (1–10 мкм). Применяются в офисах, чистых помещениях.
• HEPA (H10–H14): высокоэффективные фильтры для фармацевтики, микроэлектроники, операционных.

Для систем, работающих с токсичными или пахучими веществами, применяются угольные фильтры (адсорбция газов).

Автоматизация и диспетчеризация

Современные промышленные системы вентиляции немыслимы без автоматики. Мы проектируем и монтируем:

• Щиты управления с программируемыми логическими контроллерами (ПЛК).
• Датчики: температуры (наружного и приточного воздуха), влажности, давления (на фильтрах — контроль засорения), качества воздуха (CO₂, VOC), наличия пламени.
• Частотные преобразователи для регулирования производительности вентиляторов в зависимости от реальной потребности (энергосбережение до 30–50%).
• Диспетчеризация: интеграция системы в единую сеть здания (BMS) с возможностью удаленного мониторинга и управления.

Противодымная вентиляция: требования и особенности

Противодымная вентиляция — это отдельная категория систем, регламентируемая СП 7.13130. Она обязательна для зданий высотой более 28 м, а также для объектов с массовым пребыванием людей, складов, производственных зданий определенных категорий.

Основные элементы:

• Дымоудаление: вытяжные системы из коридоров, холлов, атриумов, не имеющих естественного проветривания. Производительность рассчитывается на удаление дыма из зоны пожара.
• Подпор воздуха: подача наружного воздуха в шахты лифтов, тамбур-шлюзы, лестничные клетки для предотвращения задымления путей эвакуации.
• Клапаны дымоудаления: огнестойкие клапаны (EI 60, EI 90), которые открываются при пожаре для удаления дыма.
• Взрывозащита: для помещений категорий А и Б (взрывопожароопасные) применяется оборудование во взрывозащищенном исполнении, а воздуховоды рассчитываются на избыточное давление при взрыве.

Этапы реализации проекта «под ключ»

Профессиональный монтаж инженерных сетей вентиляции строится на четкой последовательности этапов:

Проектирование (подготовительный этап)

• Выезд на объект, сбор исходных данных.
• Анализ технологического процесса, выявление вредностей.
• Расчет воздухообменов и аэродинамики.
• Разработка проектной документации (разделы ОВ, АУ, электроснабжение).
• Согласование проекта (при необходимости).

Монтажные работы

• Поставка оборудования и материалов.
• Разметка трасс, установка креплений.
• Сборка воздуховодов (прямые участки, фасонные изделия).
• Установка вентиляционного оборудования (приточные установки, вентиляторы, фильтры, калориферы).
• Монтаж систем автоматики (щиты, датчики, кабельные трассы).
• Теплоизоляция воздуховодов (по расчету, для предотвращения конденсата и теплопотерь).

Пуско-наладочные работы (ПНР)

• Индивидуальные испытания оборудования.
• Регулировка расходов воздуха (балансировка с помощью дроссель-клапанов или частотных преобразователей).
• Настройка автоматики (программирование контроллеров, логика работы).
• Инструментальные замеры: расходы воздуха (анемометры), уровень шума, температура, влажность.
• Составление паспорта системы и исполнительной документации.

Сдача в эксплуатацию

• Передача объекта заказчику с подписанием актов.
• Инструктаж обслуживающего персонала.

Где применяются промышленные системы вентиляции?

Качественный монтаж промышленной вентиляции критически важен для широкого круга объектов:

• Производственные цеха и заводы (машиностроение, металлообработка, химическая промышленность) — удаление сварочного аэрозоля, масел, газов.
• Пищевые производства и фармацевтические предприятия — соблюдение чистоты, отсутствие перекрестных потоков, поддержание температурно-влажностного режима.
• Складские комплексы и логистические центры — поддержание температуры для хранения товаров, удаление выхлопных газов погрузчиков.
• Автосервисы, СТО, малярные цеха — удаление паров красок, растворителей, выхлопных газов.
• Деревообрабатывающие производства — аспирация (удаление древесной пыли и стружки) с системой фильтрации и утилизации отходов.
• Объекты с бассейнами и аквапарками — осушение воздуха, борьба с коррозией, поддержание комфортного микроклимата.

Стоимость и комплексный подход

Цена на монтаж инженерных сетей вентиляции зависит от многих факторов: площади объекта, сложности архитектуры, типа системы, производительности оборудования, материалов воздуховодов, необходимости автоматизации и диспетчеризации. Мы всегда предоставляем детальную смету после обследования объекта, где прозрачно указываем все затраты — от проектирования до пусконаладки.

Почему комплексный подход выгоден:

• Единый подрядчик — единая ответственность за результат.
• Исключаются конфликты между проектировщиком, монтажниками и наладчиками.
• Сокращаются сроки за счет параллельного выполнения этапов.
• Гарантия распространяется на всю систему в целом.

Позвоните нам, чтобы оформить заявку на исследование объекта, на основании которой мы подготовим более точные расчёты и сформируем рабочую документацию и смету проекта. Специалисты «МОК Призма» всегда готовы предоставить подробную информацию, помочь в организации поставок материалов.

Мы предлагаем своим клиентам оперативность, пунктуальность, возможность выполнения срочных заказов по выгодным ценам. Обращайтесь!
